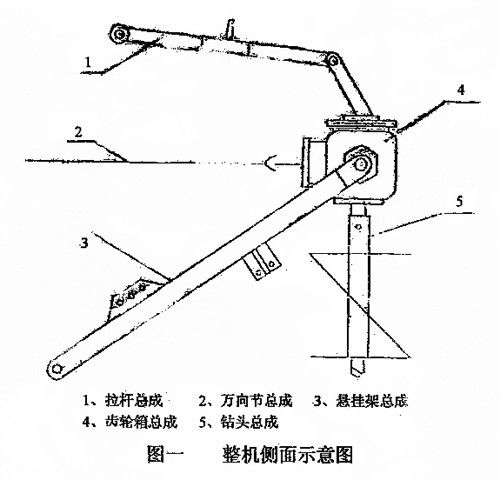

悬挂式果园挖坑机以拖拉机为源动力，利用刀片、刀轴的旋转运动，对土壤进行出土作业的挖坑机具。由万向节、悬挂架、齿轮箱、钻头和拉杆等零部件组成。其中万向节、齿轮箱为传动装置，刀片、刀轴为工作部件，其余部件为辅助装置。（见图一）
（一）万向节总成
万向节主要由活节夹叉、方轴夹叉、方套夹叉、十字节等组成。夹叉装有孔用弹性挡圈，防止十字节滑出。十字节上装有黄油嘴，内注黄油，供滚针轴承润滑用。方轴和方套为滑动连接，在挖坑机升降或摆动时可自由调整。
（二）齿轮箱总成
主要由齿轮箱体、顶盖、输出轴、两个圆锥齿轮组成。圆锥齿轮用以传递动力和改变传动方向。顶盖上装有供通气和加油用的螺塞，箱体下部装有放油螺塞，箱内齿轮与轴均由花键联接，齿轮用止退垫圈、圆螺母锁紧，防止其轴向移动。
挖坑机在使用时，由于轴承、齿轮的磨损，其轴承间隙和齿轮间隙都会发生变化，因而必要时应加以调整。
1.齿轮箱圆锥齿轮啮合印痕及齿侧间隙的检查和调整：
（1）啮合印痕的检查与调整
检查时，先在大圆锥齿轮或小锥齿轮工作面上均匀涂一层红丹油，转动齿轮，看印痕大小及其分布，其正常的啮合印痕是长度不少于齿宽的百分之四十，高度不少于齿高的百分之四十，且应分布在节元附近稍偏小端。（调整方法见表1）
2.圆锥齿轮齿侧间隙的测量及调整：
（1）齿侧间隙应在0.17-0.34mm之间，超过0.67mm应予以调整。方法参照啮合印痕的调整。
（2）调整注意事项：
圆锥齿轮齿侧间隙的调整在第一轴轴向间隙调整完毕后进行。为了不破坏已调整好的轴向间隙，对于小齿轮来说，如前移小锥齿轮时，减少第一轴后轴承盖的调整垫片。反之也是这样，对于大锥齿轮来说，为了不改变矩形机架的尺寸和侧边齿轮的相对偏移量，右移大锥齿轮时，应减少大锥齿轮调整垫片。
