1.6 顶层盖板、护栏、上搅龙组件结构
顶层盖板在缓苏层（储粮层)之上，为一块钣金剪切板组成，上面安装有提升机上座组件、上搅龙组件、除尘风机组件、顶层护栏组件。
提升机上座与一层拨粮层上面的提升机下座组件同属提升组件，其间由提升管道连接。上搅龙组件的作用是把从提升组件畚斗传输上来的谷物通过螺旋输送到顶层盖板上面的进料口，落至缓苏层（储粮层）进行下一步干燥过程。除尘风机安装在上搅龙组件上面，通过其上开口与上搅龙相通。谷物其中参杂部分秕谷、稻壳、草籽以及尘土，这些物料在除尘风机抽送之下经过多次循环之后大部分被排出。顶层护栏为方管焊接件，作为顶层安装的工作人员的防护部件。
2 循环式谷物干燥机干燥段的热风通道流体分析
循环式谷物干燥机干燥段主要由干燥层组件、热风罩组件、热风管道组件、风机组件、三角尖组件等组成（具体结构如图2-1）。

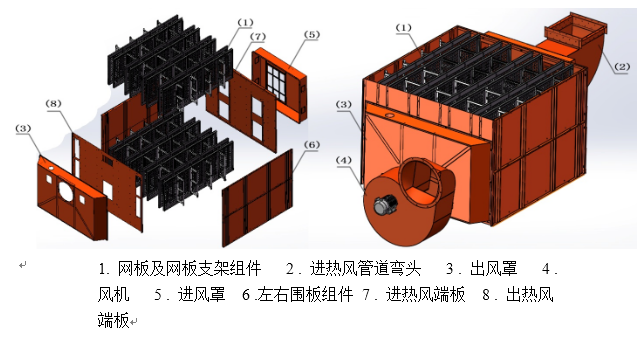

图2 -1 ５ＨＰＸ－１５循环式谷物干燥机干燥段组成简图
2.1 计算流体力学理论基础
循环式谷物干燥机干燥机的流体设计与计算是机体机械设计的基础和前提，同样也能为我们发现系统中可能出现的问题，为机械元件设计与优化、能源优化分配提出要求和解决方案。在谷物干燥机干燥段流体模拟实验中，进入干燥段热空气与谷物物料存在一定的热质交换，因此我们要考虑进入谷物干燥机干燥段内热空气的质量守恒、动量守恒和能量守恒。我们的模型设计中从干燥段空载时热风炉正常通热风和干燥段满载时热风炉同热风分别进行分析，以探讨干燥段热风通道热风能量利用效率[4]。
